도관을 통한 전기 와이어 라우팅은 전기 설치의 기본 기술로 전기 시스템의 안전성 및 구성을 보장합니다. 숙련 된 전기 와이어 공급 업체로서, 나는 소규모 주거용 설정에서 대형 상업용 건물에 이르기까지 다양한 프로젝트에서 적절한 와이어 라우팅의 중요성을 직접 목격했습니다. 이 블로그에서는 도관을 통해 전기 와이어를 효과적으로 라우팅하는 방법에 대한 포괄적 인 지침을 공유하겠습니다.
도관과 그 유형을 이해합니다
전선을 라우팅하기 전에 도관이 무엇인지, 사용 가능한 다른 유형을 이해하는 것이 중요합니다. 도관은 전기 배선을 보호하고 배선하는 데 사용되는 튜브입니다. 각각 고유 한 특성과 응용 프로그램을 가진 여러 유형의 도관이 있습니다.

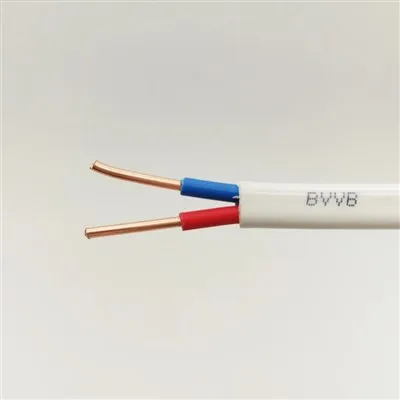

PVC 도관: 이것은 경제성, 가벼운 특성 및 부식에 대한 저항으로 인해 실내 및 실외 응용 프로그램에 인기있는 선택입니다. PVC 도관은 자르고 설치하기 쉽기 때문에 DIY 프로젝트에 적합합니다. 우리의 인벤토리에서와 같은 다양한 PVC-절연 전선을 찾을 수 있습니다.이중 코어 PVC 절연 와이어PVC 도관과 잘 어울립니다.
금속 도관: 아연 도금 강철 또는 알루미늄과 같은 금속 도관은 뛰어난 기계적 보호를 제공하며 상업 및 산업 환경에서 종종 사용됩니다. 가혹한 환경을 견딜 수 있으며 PVC 도관보다 더 나은 접지를 제공 할 수 있습니다. 그러나 PVC보다 무겁고 비싸다.
유연한 도관: Flexible Docuit는 기기 연결과 같은 유연성이 필요한 응용 분야 또는 공간이 제한된 영역에 이상적입니다. 쉽게 구부러지고 장애물 주위를 돌릴 수 있습니다.
와이어 라우팅 계획
적절한 계획은 성공적인 와이어 라우팅 프로젝트의 핵심입니다. 다음은 효과적으로 계획하는 데 도움이되는 몇 가지 단계입니다.
- 경로를 결정하십시오: 와이어가 전원에서 대상으로 가져 가야하는 경로를 식별하십시오. 전기 상자, 스위치 및 아울렛의 위치와 그 과정에서 장애물이나 위험과 같은 요인을 고려하십시오.
- 와이어 크기를 계산하십시오: 필요한 와이어의 크기는 전기 하중에 따라 다릅니다. NEC (National Electrical Code)를 참조하거나 전기 기술자를 참조하여 프로젝트에 적합한 와이어 크기를 결정하십시오. 우리의전기 절연 300-500V 케이블다양한 요구 사항을 충족하기 위해 다양한 크기로 제공됩니다.
- 도관 크기를 선택하십시오: 도관 크기는 과밀하지 않고 와이어를 수용 할 수있을 정도로 커야합니다. 일반적으로 전선의 총 단면적은 도관 내부 단면적의 40%를 초과해서는 안됩니다.
- 경로를 표시하십시오: 초크 라인이나 테이프를 사용하여 벽이나 천장의 도관 경로를 표시하십시오. 이렇게하면 도관을 직선적이고 정확한 방식으로 설치하는 데 도움이됩니다.
도관 준비
와이어 라우팅을 계획 한 후에는 설치를 위해 도관을 준비 할 차례입니다.
- 도관을 자릅니다: 해킹 톱, 도관 절단기 또는 PVC 파이프 커터를 사용하여 도관을 원하는 길이로 자릅니다. 컷이 깨끗하고 똑바로 있는지 확인하십시오.
- 가장자리를 디버합니다: 도관을 자른 후, 디버링 도구를 사용하여 날카로운 가장자리 나 버를 제거하십시오. 이렇게하면 설치 중에 와이어가 손상되지 않습니다.
- 도관 피팅을 설치하십시오: 팔꿈치, 커플 링 및 커넥터와 같은 도관 피팅은 도관 섹션에 합류하여 도관 실행 방향을 변경하는 데 사용됩니다. 도관 유형 및 크기에 적합한 피팅을 선택하십시오.
- 도관을 고정하십시오: 도관 스트랩 또는 행거를 사용하여 정기적으로 도관을 벽이나 천장에 고정하십시오. 이렇게하면 도관이 시간이 지남에 따라 움직이거나 처지는 것을 방지합니다.
도관을 통해 전선을 당기십시오
이제 도관이 설치되었으므로 이제 와이어를 당겨야합니다.
- 도관을 윤활하십시오: 와이어 당김 젤과 같은 윤활유를 도관 내부에 바르면 와이어를 쉽게 당길 수 있습니다. 이렇게하면 마찰이 줄어들고 와이어가 고착되는 것을 방지합니다.
- 생선 테이프를 사용하십시오: 생선 테이프는 도관을 통해 와이어를 당기는 데 사용되는 길고 유연한 도구입니다. 물고기 테이프를 도관의 한쪽 끝에 삽입하고 다른 쪽 끝이 나올 때까지 먹이를주십시오.
- 전선을 부착하십시오: 물고기 테이프가 도관의 다른 쪽 끝에서 나타나면 와이어 당김 클램프 또는 테이프를 사용하여 전선을 생선 테이프 끝에 부착하십시오. 와이어가 단단히 부착되고 느슨한 가닥이 없는지 확인하십시오.
- 전선을 당기십시오: 물고기 테이프를 도관을 통해 천천히 잡아 당겨서 와이어를 잡아 당깁니다. 전선이나 도관이 손상 될 수 있으므로 너무 세게 당기지 않도록주의하십시오. 전선이 붙어 있으면 도관을 다시 윤활하거나 작은 생선 테이프를 사용해보십시오.
- 전선을 다듬습니다: 전선이 도관을 통해 당겨지면 적절한 길이로 자릅니다. 필요한 연결을 만들기 위해 양쪽 끝에 충분한 여유를 남겨 두십시오.
전기 연결
전선이 도관을 통해 당겨진 후에는 전기 연결을 만들 시간입니다.
- 와이어를 벗겨냅니다: 와이어 스트리퍼를 사용하여 전선 끝에서 단열재를 제거하십시오. 너무 많은 전선을 노출하면 안전 위험이 생길 수 있으므로 필요한 양의 단열재 만 제거하십시오.
- 와이어를 연결하십시오: 와이어 너트 또는 크림프 커넥터와 같은 와이어 커넥터를 사용하여 와이어를 함께 연결하십시오. 연결이 빡빡하고 안전한지 확인하십시오.
- 전기 상자를 설치하십시오: 전기 상자는 전기 연결을 수용하고 스위치, 아울렛 및 기타 전기 장치를위한 안전하고 접근 가능한 위치를 제공하는 데 사용됩니다. 적절한 위치에 전기 상자를 설치하고 전선을 장치에 연결하십시오.
- 회로를 테스트하십시오: 전원을 켜기 전에 전압 테스터를 사용하여 회로를 테스트하여 제대로 작동하는지 확인하십시오. 단락 또는 접지 결함과 같은 문제가있는 경우 문제를 해결하고 필요한 수리를하십시오.
안전 고려 사항
도관을 통해 전선을 라우팅하는 것은 제대로 수행하지 않으면 위험 할 수 있습니다. 명심해야 할 몇 가지 안전 고려 사항은 다음과 같습니다.
- 전원을 끄십시오: 전기 작업을 시작하기 전에 회로 차단기 또는 퓨즈 박스에서 전원을 끄십시오. 이렇게하면 감전 형성을 방지 할 수 있습니다.
- 적절한 도구와 장비를 사용하십시오: 절연 도구, 와이어 스트리퍼 및 전압 테스터와 같은 작업에 적절한 도구와 장비를 사용하십시오. 이렇게하면 부상을 예방하고 작업이 안전하게 수행되도록하는 데 도움이됩니다.
- NEC를 따르십시오: NEC (National Electrical Code)는 전기 설치에 대한 지침 및 표준을 제공합니다. 도관을 통해 전기선을 라우팅 할 때 NEC를 따라 설치의 안전성과 준수를 보장하십시오.
- 보호 장비를 착용하십시오: 전기 와이어와 도관으로 작업 할 때는 장갑, 안전 안경 및 단단한 모자와 같은 보호 장비를 착용하십시오. 이것은 부상으로부터 당신을 보호하는 데 도움이됩니다.
결론
도관을 통한 전기 와이어 라우팅은 전기 설치에서 복잡하지만 필수적인 기술입니다. 이 블로그에 요약 된 지침을 따르면 와이어 라우팅 프로젝트가 안전하고 효과적으로 수행되도록 할 수 있습니다. 전기 와이어 공급 업체로서 우리는훅업 와이어 450V 케이블, 특정 요구를 충족시키기 위해. 궁금한 점이 있거나 와이어 라우팅 프로젝트에 대한 추가 지원이 필요한 경우 주저하지 말고 문의하십시오. 우리는 모든 전기 와이어 요구 사항을 도와 드리며 잠재적 인 조달 기회를 귀하와 논의하기를 기대합니다.
참조
- 국가 전기 코드 (NEC)
- 전기 배선 핸드북
- 도관 설치 안내서
